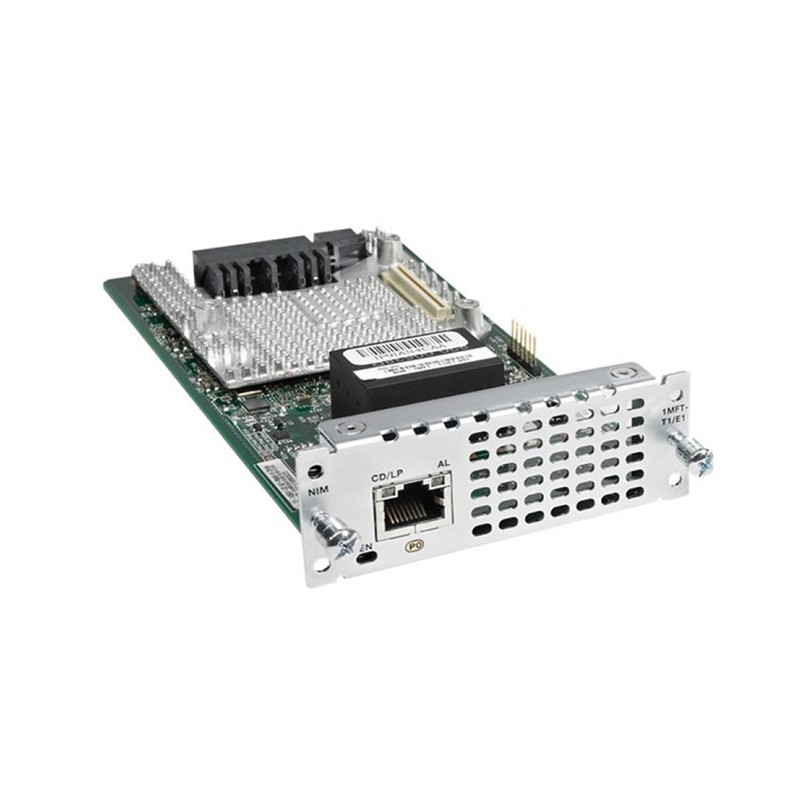

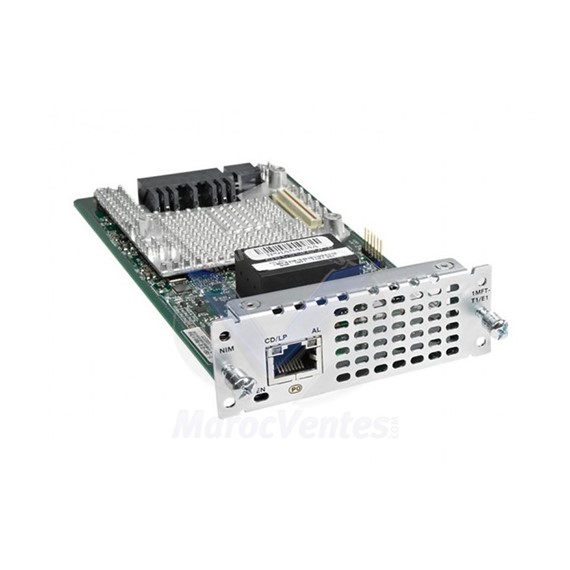

Cisco NIM-1MFT-T1/E1 - Module d'interface réseau Multiflex Trunk Voice et WAN de quatrième génération

Capacité

Données série (groupe de canaux)

2 par port

E1 non encadré G.703

Non supporté

Signalisation associée à un canal vocal (CAS) (groupe ds0)

24 par port (T1)

31 par port (E1)

1 par tranche de temps

PRI (groupe de travail)

1 par port

Déposer et insérer

(tdm-group)

24 par port (T1)

31 par port (E1)

1 par tranche de temps

Interface réseau T1

Débit de transmission

1,544 Mbps ± 50 bps / 32 ppm

Recevoir débit

1,544 Mbps ± 50 bps / 32 ppm

Code de ligne

Inversion de marque alternative (AMI) et substitution binaire à 8 zéros (B8ZS)

Densité de AMI

Appliqué pour les canaux nx à 56 kbps

Format de cadrage

D4 (Super Frame [SF]) et Super Frame étendu (ESF)

Niveau de sortie (génération de ligne [LBO])

0, -7,5 ou -15 dB

Niveau d'entrée

+1 dB0 jusqu'à -24 dB0

Interface terminal de données (DTE) (mode WIC)

Service fractionné

Interface DTE (mode VIC)

G.704 ou structuré

Interface équipement de communication de données (DCE)

G.704 ou structuré

Interface réseau E1

Débit de transmission

2,048 Mbps ± 100 bps / 50 ppm

Recevoir débit

2,048 Mbps ± 100 bps / 50 ppm

Débit de données

1.984 Mbps (mode cadré) par port E1

Horloge

Interne et boucle (récupéré du réseau)

Bits nationaux E1

Fixe (non configurable)

Codage

Trois bipolaires haute densité (HDB3)

Interface DTE (mode WIC)

Service fractionné

Interface DTE (mode VIC)

G.704 ou structuré

Interface DCE

G.704 ou structuré

Spécifications du module

Dimensions (H x L x P)

3,18 x 8,89 x 18,39 cm (1,25 x 3,50 x 7,24 po)

Environnement

● Température de fonctionnement: 0 à 50 ° C (32 à 122 ° F)

● Température de stockage: -20 à + 65 ° C (-4 à 148 ° F)

● Humidité relative: 10 à 85% en fonctionnement sans condensation; 5 à 95% sans condensation, sans fonctionnement

Conformité T1 (liste partielle)

● TIA-968-A

● CS-03

● Jate

● ANSI T1.403

Conformité E1 (liste partielle)

● TBR4, TBR12 et TBR13

● UIT-T G.703, G.704, G.823 et I.431

● S016 (Australie)

Poids

0,40 lb (181 g)
